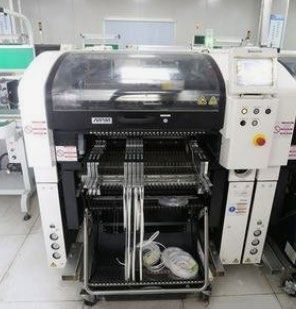

1. 卓越的通用性与大型元件对应能力 NPM-W2对大型基板和元件的支持非常出色。它支持最大 750 × 550 mm 的基板（单轨整体实装模式），可贴装尺寸达 L150 × W25 × T30 mm 的大型元件。对于高元件，其贴装高度可扩展至48mm以下（含基板厚度）。这意味着它能轻松应对服务器、LED显示屏等领域常见的大型重量BGA、高连接器等元件。 2. 灵活的工作头组合与双轨实装 设备采用双头结构，前后贴装头可根据生产需求灵活配置，主要选项包括： 轻量16吸嘴贴装头V3A：用于超高速贴装微小元件（如03015芯片）。 12吸嘴贴装头：兼顾速度与通用性。 轻量8吸嘴贴装头：适合从微小到中型元件的的高速贴装。 3吸嘴贴装头V2：专用于各种异形元件。 此外，双轨传送带支持独立实装（前后轨可生产不同产品）和双轨传送模式，能显著提高单位面积的生产率，并支持在一条轨道生产的同时对另一条轨道进行机种切换。 3. 贴装与检查一体化的品质保障 NPM-W2将检查功能集成到贴装流程中，通过多功能识别照相机实现： 2D检查：检查锡膏印刷质量（少锡、偏位、桥接等）和元件贴装状态（有无、偏位、极性等）。 元件厚度测定：检测元件是否立起或倾斜，并据此调整贴装高度，提高稳定性。 3D共面性测量：检测QFP/SOP引脚的平坦度，以及BGA/CSP焊锡球的有无和脱落。

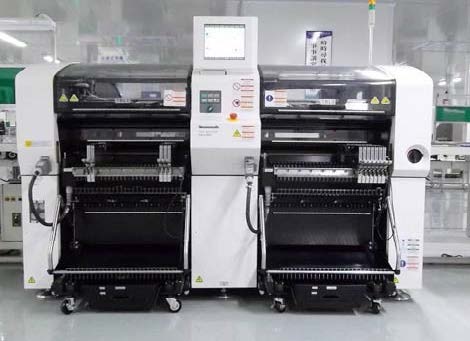

1. 模块化设计与高度灵活性 CM602-L的核心设计理念是“按需组合”。它支持多达10种不同的模块组合方式，用户可以根据实际生产需求，灵活搭配高速头、通用头和多功能头，在一条生产线上实现效率与适应性的平衡。同时，设备保留了与CM402的软硬件兼容性，对于已有CM402产线的用户，升级和混线生产的门槛较低。 2. 线性马达驱动的运动系统 设备的XY轴均采用新型线性马达，配合轻量化且高刚性的运动臂梁和头部设计，在保证高速运动的同时有效抑制了震动，提升了贴装稳定性。线性马达还采用了新的冷却设计方案，能够在高速运转下更快速有效地散热，有助于延长马达寿命并维持持续的生产效率。 3. 强化的元件对应能力 通过12吸嘴高速头，CM602-L的可贴装元件范围相比前代扩大了约2.4倍，实现了从微小芯片到□12mm元件的高速贴装。通用8吸嘴头则增强了异形元件的处理能力，并支持3D传感器集成和直接托盘供料。此外，设备对POP（层叠封装）和C4（倒装芯片） 的通用传送单元，确保了焊锡和助焊剂的精确高效传送。 4. 高运转效率的料架与换台设计 设备支持7种料架即可对应从8mm到104mm的所有编带包装元件，料架通用性在行业内表现突出。同时，它支持运转中料架交换和整体交换台车设计，能够大幅缩短机种切换时间，提高设备综合运转效率.

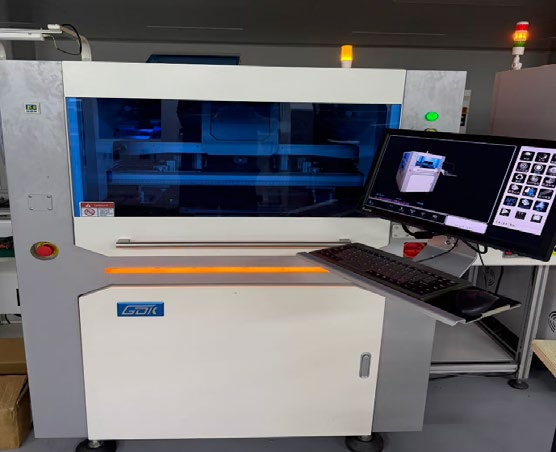

视觉对位系统：高精度CCD相机自动识别PCB上的Mark点，与钢网开口进行比对，由伺服系统自动校正位置偏差。 印刷系统：刮刀在钢网上以设定压力和速度移动，将锡膏通过钢网开口压入PCB焊盘。刮刀压力、速度和脱模参数均采用数字控制，保证一致性。 钢网清洁系统：印刷若干片后，自动擦拭钢网底部，去除残留锡膏，防止堵孔和印刷不良。 传送与夹紧系统：自动将PCB送入、定位、夹紧，印刷完成后送出至下一工序。

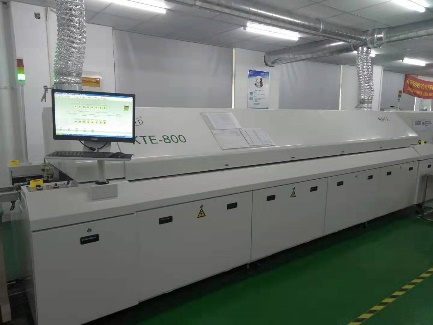

它采用专利热风系统，通过强制热风对流实现高效热传导和快速热补偿。控温采用PLC+PID全闭环控制，配合SSR驱动，温度控制精度可达±1°C，PCB板面温度分布偏差控制在±1.5°C以内，能够稳定满足无铅焊接工艺对温度曲线的严苛要求。 模块化与可维护性设计 设备采用全模块化设计，炉膛可整体开启，便于日常清洁和保养，能有效减少维护时间。导轨经过特殊硬化处理，配合双链扣防卡板式链条结构，在保证运输稳定性的同时提升了耐用性。设备还具备润滑油自动加注功能，可设定自动或手动加油模式。

个性化焊接参数：每个焊点的助焊剂喷涂量、焊接时间、波峰高度等参数都可以独立编程设置，可以为不同大小、不同热容的元件“量身定制”最佳焊接曲线。 优异的通孔填充率：在氮气保护氛围下，焊料的润湿性和流动性得到改善，对于通孔元件的填充效果非常理想，几乎可以达到100%的填充率，显著减少了空焊和虚焊的风险。 减少锡桥与污染：助焊剂采用局部精准喷涂，而非整板覆盖，这大幅降低了助焊剂残留和离子污染，有助于减少清洗成本，并降低引脚间产生锡桥的可能性。

在电子/SMT行业的具体用途 在 PCBA、半导体、汽车电子、新能源等领域，恒温恒湿试验箱常用于： 评估焊点、PCB、元器件在湿热下的绝缘电阻、电化学迁移、分层、开裂； 验证三防漆、灌封胶、连接器的防潮效果； 对电池、模组进行温湿度安全测试； 配合通电老化，做产品可靠性筛选

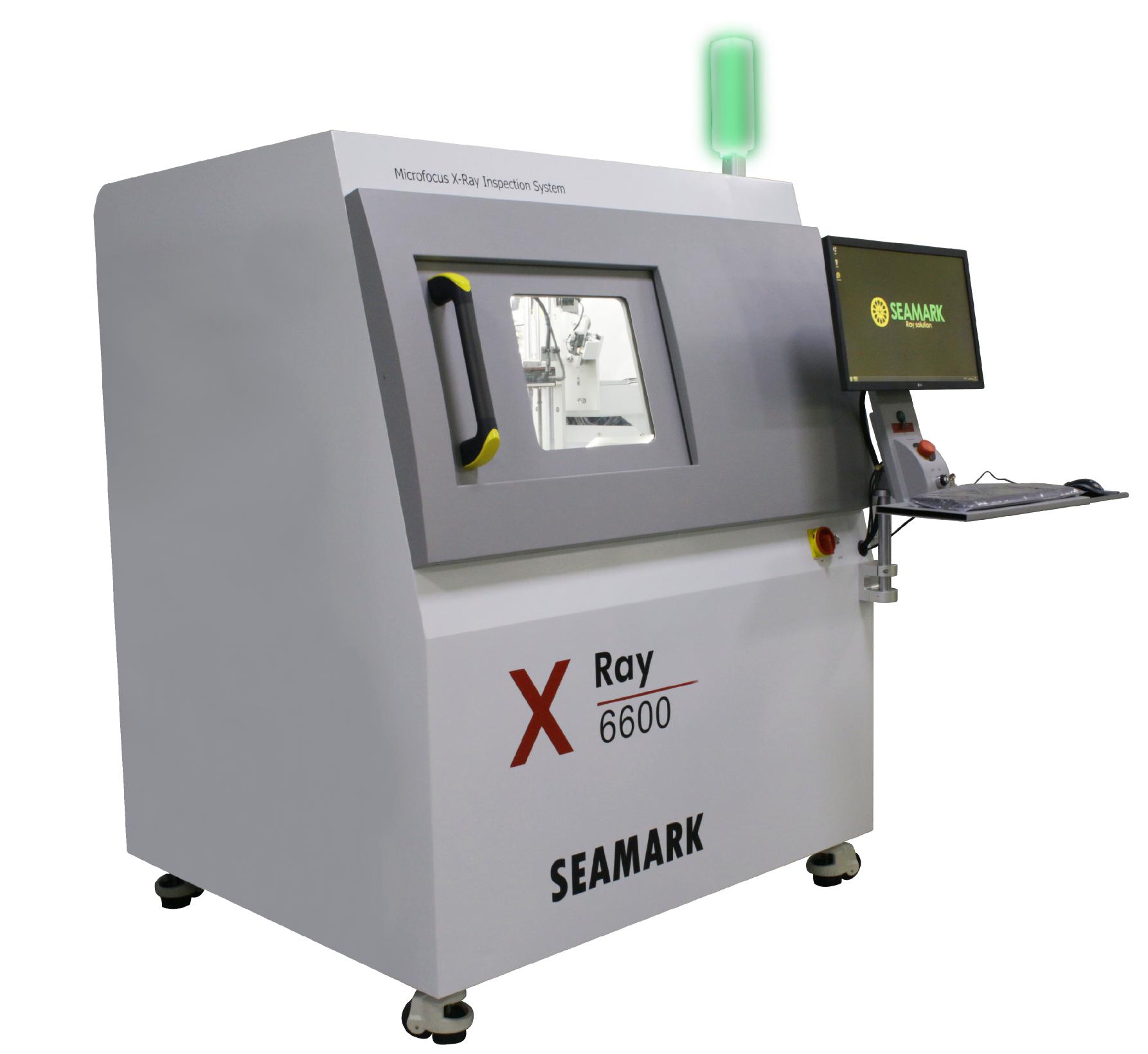

自动缺陷识别：设备内置智能检测软件和图像算法，可自动识别尺寸异常、连锡、断线、偏移、裂痕、面积异常等多种常见工艺缺陷，减少人为判断误差。针对BGA焊球，还支持全自动气泡比例计算，快速评估焊接质量。 BGA焊点专项检测：能够快速选取并标注单个焊球，或通过矩阵框选批量检测BGA焊球，手动或自动识别并完成检测，精准定位气泡、连锡、虚焊等隐藏缺陷。 多角度与倾斜检测：支持多角度检测和T轴倾斜功能，当垂直视角无法清晰观测时，可从不同方位捕捉缺陷细节，为判断裂痕、断线、偏移等复杂问题提供多维度信息。 尺寸与形态测量：可测量芯片尺寸、线路曲率、元件焊料面积比例等，用于验证来料和工艺的符合性。 批量高效扫描：提供自由点和矩阵两种CNC检测模式，可对同类产品进行快速、标准化的自动扫描，适合批量检测任务

波峰焊的主要作用 批量焊接通孔元件 PCB经过助焊剂喷涂、预热后，底部接触熔融锡波，焊料在毛细作用下爬升填充通孔，一次性完成整板插件引脚的焊接。适合电阻、电容、连接器、变压器、继电器等通孔元件。 用于混装板的二次焊接 在SMT贴片完成后，板上仍需插装部分通孔元件。波峰焊常作为混装工艺的后续焊接工序，把插件引脚焊好，同时避免重复回流焊对已贴装元件的热损伤。 形成可靠焊点 焊料填充通孔并在焊盘上形成焊角，提供良好的电气导通和机械强度。双波峰焊中，第一波峰为湍流波，解决阴影效应和爬升；第二波峰为层流波，修整焊点、减少拉尖和桥连。 提高生产效率、降低人工成本 相比手工烙铁逐个焊接，波峰焊可连续过板，适合大批量、标准化生产，焊点一致性好，对操作人员技能依赖较低。 适应多种插件工艺 配合治具和选择性遮蔽，可焊接不同板型；氮气波峰焊还能减少氧化、改善润湿性，提升无铅焊接质量。

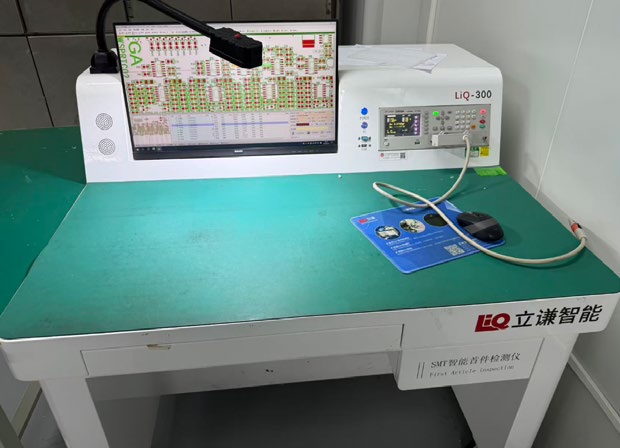

首件检查机的核心功能 ① 电气参数自动测量（核心能力） 利用高精度探针自动测量元件的电阻（R）、电容（C）、电感（L），并与BOM表中的标称值自动比对，判断是否在公差范围内。这是首件检查机不可替代的核心功能。部分机型最小可检测01005（英制） 的微型元件。 ② 外观与贴装状态检查 配合高清相机，检查元件的极性方向、丝印文字、零件偏位、角度错误、错件、缺件、多件等问题。软件会在屏幕上显示元件的标准方向标记和文字信息，供操作员目视比对。 ③ 自动程序生成与报表 导入BOM表、CAD坐标文件、Gerber文件后，系统自动生成检测程序，无需人工逐点编程。检测结果自动判定、自动记录，并生成标准化首件报表，包含测试方法、数值、操作员和时间，便于品质追溯。 ④ 多维度综合判定 电气测量（“这个电容是不是100nF”）与视觉检查（“这个电容的极性方向对不对”）相结合，形成对首件板的完整验证。检测结果通过屏幕显示、语音播报等方式即时反馈，不合格的元件会被自动标记。 ⚙️ 典型工作流程 数据导入：工程团队将客户的BOM、CAD坐标文件导入系统。 板子定位：将首件板放置在定位机构上，通过原点相机识别基准点。 自动检测：系统按程序驱动探针依次接触每个元件的焊点，测量电气值；同时相机拍照检查外观。 自动判定：系统将测量值与BOM标称值比对，屏幕显示 “OK”或“NG” ，并语音提示。 生成报表：自动生成首件检测报告，存档备查。 放行决策：只有首件检查通过，整批产品才允许继续投入生产。

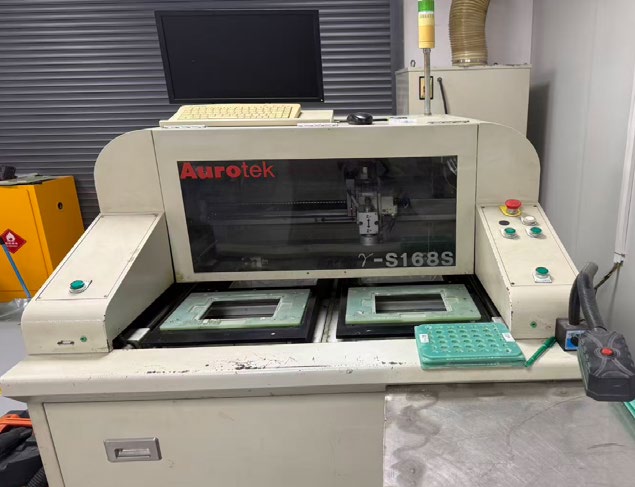

应力极低，保护元件：铣削产生的机械应力远低于V-CUT走刀式（约100-200με vs 300-500με），能有效避免MLCC电容、BGA焊点等敏感元件的开裂和暗伤，显著提升产品长期可靠性。 精度高，适应任意形状：切割精度可达±0.05mm甚至更高，能轻松处理V-CUT无法完成的异形板、圆弧、曲线轮廓，对拼板设计几乎没有限制。 切割品质好：切割边缘平整、无毛边，断面质量高，减少后续清理和返修工作。 柔性高，换线快：程序可存储复用，支持多品种小批量生产，切换不同产品时只需调用对应程序，适应HMLV（多品种小批量）生产模式。

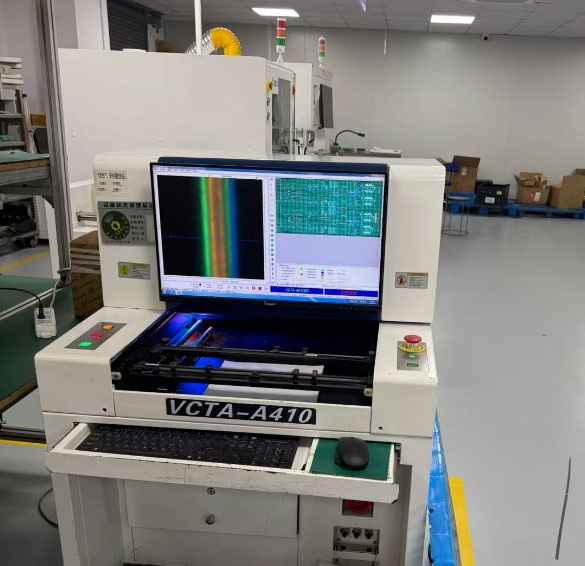

灵活性与高性价比：设备成本通常低于在线AOI，且部署灵活，非常适合多品种、小批量、换线频繁的生产模式。 深度分析与复判：不干扰生产节拍，可以离线对在线AOI判定为NG的板子进行精确复判，有效降低误报率，并可作为处理突发品质异常、进行客退品分析的核心工具。 支持首件与工程验证：是进行首件检查（FAI）、验证新工艺或新产品质量的理想选择，能为量产提供可靠的工艺参数验证。 编程与调试灵活：支持CAD数据导入、自动编程等功能，编程和调试过程不影响产线运行

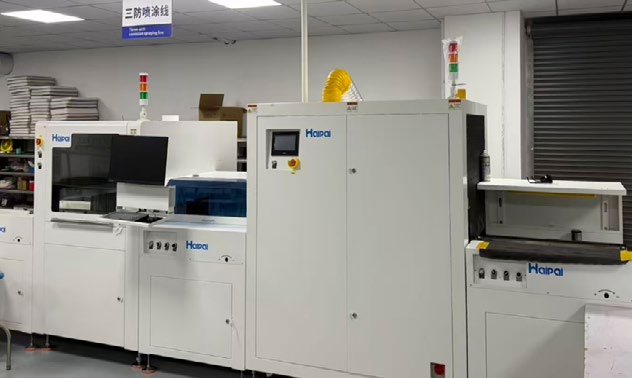

免遮蔽，提效率：传统工艺需用大量高温胶带保护禁涂区，而选择性喷涂通过程序边界控制即可精准避让，大幅减少甚至完全省去遮蔽和去遮蔽工序，显著降低人工成本和材料损耗。 高精度，省材料：喷涂精度可达±0.02mm至±0.05mm，能精准绕开直径仅1mm的测试点。涂料利用率高达90%以上，对于昂贵的特种三防漆，长期量产的经济效益非常突出。 高一致性，保品质：自动化作业消除了人工操作的不稳定性，能确保每块板的涂层厚度、覆盖范围高度统一，有效降低因涂层不均导致的腐蚀或短路风险。

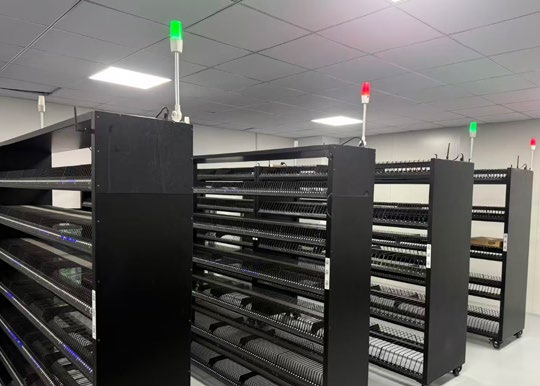

精准库存管理：通过与WMS（仓储管理系统）、ERP（企业资源计划）、MES（制造执行系统） 对接，实现库存数据的实时更新与同步，确保账实一致。 先进先出（FIFO）：系统强制按入库时间顺序发料，有效管理物料保质期，尤其对湿敏元件（MSD）至关重要。 防呆防错：通过条码/RFID扫描、亮灯指引和传感器感应，确保操作员取料、放料的准确性，拣货准确率可高达99.99%。 环境监控与管控：针对湿敏器件，高端料仓可集成温湿度传感器和氮气仓，实现恒温恒湿或防潮存储，保障物料品质。 智能盘点：支持自动或半自动盘点模式，系统自动比对差异，大幅降低人工盘点的时间和误差。

100%实时全检，零逃逸：这是在线AOI不可替代的价值。它对每一块过板的PCB进行全检，在缺陷产生后立即拦截，确保不良品不会流入功能测试或最终组装环节。 数据闭环与工艺优化：全量检测数据的积累，是优化工艺参数、提升整体良率最直接的依据。检测结果可实时反馈给MES系统，实现质量数据的全程追溯。 检测精度更高：得益于更高的硬件配置（更高像素相机、更优光学系统）和更成熟的矢量分析算法，在线AOI对0201甚至01005级微小元件以及细间距IC的检测效果明显优于离线AOI。 产线集成度高：与SMT产线同步运行，无需额外人工搬运和上下料，节省人力，检测节拍与产线匹配，不会成为生产瓶颈。
